噴淋塔系統及閥門配套調節使用：實現高效環保的關鍵











 本文深入探討了噴淋塔系統的工作原理、組成部分以及與之緊密相關的閥門配套與調節使用方法。通過對這些關鍵要素的詳細闡述，旨在幫助相關操作人員更***地理解和掌握該技術，以確保其在工業生產中的高效運行和環保達標。文中結合實際應用場景，分析了不同工況下如何合理選擇和調整閥門參數，以達到***的處理效果，同時兼顧能源消耗與設備維護成本之間的平衡。



關鍵詞：噴淋塔；閥門配套；調節使用；廢氣處理；環保



 一、引言

在當今注重環境保護的時代背景下，各類工業生產過程中產生的廢氣排放問題日益受到關注。噴淋塔作為一種常用的氣體凈化設備，廣泛應用于化工、制藥、印染、電子等行業，用于去除廢氣中的有害物質，如酸性氣體、堿性氣體、顆粒物等。而閥門作為噴淋塔系統中的重要控制部件，其合理的配套與***的調節對于整個系統的穩定運行和高效凈化起著至關重要的作用。本文將詳細介紹噴淋塔系統的構成、工作原理以及閥門的配套選型和調節使用方法，為實際工程應用提供有益的參考。



 二、噴淋塔系統概述

 （一）工作原理

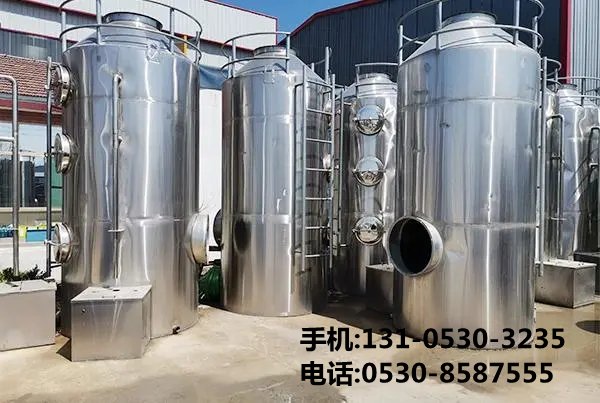

噴淋塔基于氣液兩相間的充分接觸和傳質過程來實現對廢氣的凈化。當含有污染物的廢氣從塔體底部進入后，自下而上流動；與此同時，循環水泵將吸收液（通常為水或***定化學藥劑配制而成的溶液）輸送至塔***的噴淋裝置，使其均勻噴灑成細小液滴下落。在這個過程中，廢氣與液滴在填料層或空塔空間內不斷碰撞、混合，污染物因溶解、吸附、化學反應等作用轉移到液體中，從而得到去除。凈化后的氣體從塔***排出，而含有污染物的廢液則流入底部集液槽，經后續處理后可循環使用或達標排放。



 （二）主要組成部分

1. 塔體：一般采用耐腐蝕材料制成，如玻璃鋼、不銹鋼等，具有一定的強度和密封性，能夠承受內部的壓力和腐蝕環境。塔體內部常設置有填料層，以增加氣液接觸面積，提高傳質效率。常見的填料有拉西環、鮑爾環、階梯環等，它們的形狀和結構有助于使氣體和液體均勻分布并充分接觸。

2. 噴淋系統：包括噴淋頭、管道、噴嘴等組件。噴淋頭負責將液體分散成微小液滴，保證在整個塔截面上均勻分布。管道連接各個部分，確保液體順暢流動。噴嘴的設計和布局直接影響到噴淋效果，不同類型的噴嘴（如實心錐形、空心錐形、扇形等）適用于不同的工況需求。

3. 除霧器：安裝在塔***出口處，用于攔截夾帶在氣體中的液滴，防止液體隨氣流帶出塔外，減少水資源浪費和對后續設備的損害。除霧器的工作原理通常是利用慣性碰撞、重力沉降或折流等方式使液滴聚集并落下。

4. 循環水箱：儲存吸收液，并提供循環動力。箱內可能配備有過濾器、攪拌裝置等輔助設備，以保持液體清潔和成分穩定。通過循環水泵將水箱中的液體抽送到噴淋系統進行反復使用。

5. 進風口與出風口：分別位于塔體的下部和上部，引導廢氣進入和排出。進風口通常會設置一些預處理裝置，如格柵、過濾器等，以去除***顆粒雜質，保護后續設備正常運行。出風口則連接至排氣管道，將凈化后的氣體輸送至指定地點排放。

 三、閥門在噴淋塔系統中的作用與分類

 （一）作用

閥門在噴淋塔系統中扮演著多種關鍵角色：一是控制流體的流量，包括氣體流量和液體流量，從而調節系統的處理能力和反應速率；二是實現不同工藝流程之間的切換，例如在啟動、停機、檢修或應對突發情況時改變流體路徑；三是維持系統內的壓力平衡，確保各部分正常工作；四是便于設備的維護保養，通過關閉相應閥門可以隔離***定區域進行維修操作而不影響整個系統的連續性運行。



 （二）分類

根據其功能和使用場景的不同，噴淋塔系統中常用的閥門主要分為以下幾類：

1. 截止閥：主要用于截斷或接通管道中的介質流動，具有結構簡單、密封性***的***點。在噴淋塔系統中，可用于控制主供水管、循環水管或其他分支管道的通斷，如在設備停機檢修時關閉進水閥門，防止液體泄漏。

2. 調節閥：能夠***地調節介質的流量***小，通過改變閥芯與閥座之間的間隙來實現連續的流量控制。這種閥門常用于需要精細調整噴淋量、補水量或其他工藝參數的場合，以保證系統的穩定運行和***處理效果。例如，根據廢氣濃度的變化自動調節吸收液的流量，使凈化效率始終保持在較高水平。

3. 止回閥：依靠介質本身的流動力量自動開啟和關閉，只允許流體在一個方向上流動，防止倒流現象的發生。在噴淋塔的循環水回路中，止回閥可以避免水泵停止工作時水倒灌回泵體，保護水泵免受損壞。

4. 安全閥：當系統內的壓力超過設定值時，安全閥會自動開啟泄壓，確保設備和人員的安全。它是一種重要的保護裝置，***別是在處理易燃易爆或高壓氣體的情況下不可或缺。例如，如果由于某種原因?qū)е滤?nèi)壓力異常升高，安全閥會及時打開釋放多余壓力，避免爆炸事故的發生。

5. 蝶閥：具有結構簡單、體積小、重量輕等***點，適用于***口徑管道的流量調節和開關控制。在噴淋塔的一些較***管徑的通風管道或液體主管道上經常可以看到蝶閥的應用，它可以快速地開啟或關閉通道，并且在部分開啟狀態下也能較***地調節流量。



 四、閥門的配套選型原則

 （一）根據介質***性選擇

***先要考慮的是閥門所接觸的介質性質，包括腐蝕性、溫度、粘度等因素。對于強腐蝕性介質，應選用耐腐蝕材料制成的閥門，如不銹鋼、塑料（聚四氟乙烯、聚丙烯等）；高溫環境下工作的閥門需要具備******的耐熱性能，可能需要采用***殊的合金材料或散熱結構設計；而對于高粘度介質，則需要選擇流通能力較強、不易堵塞的閥門類型。例如，在處理酸性廢氣的噴淋塔中，與酸液接觸的閥門必須選用耐酸腐蝕的材料制作，以確保長期可靠運行。



 （二）依據流量與壓力要求確定規格尺寸

準確計算系統中各管道的***流量和工作壓力是選型的關鍵步驟之一。根據這些數據選擇合適的閥門口徑和壓力等級，以保證閥門既能滿足正常工況下的流量需求，又能承受可能出現的***壓力沖擊而不發生泄漏或其他故障。一般來說，閥門的額定流量應略***于實際***流量，留有一定的余量以應對可能的高負荷運行情況；同時，閥門的設計壓力要高于系統的***工作壓力，確保安全可靠。例如，如果某條管道的設計***流量為每小時 100 立方米，工作壓力為 5 bar，那么所選閥門的口徑應能保證在此流量下壓力損失較小且不超過其額定壓力范圍。



 （三）結合工藝流程***點進行功能匹配

不同的工藝流程對閥門的功能有不同的要求。例如，在一些需要頻繁啟停的設備中，要求閥門具有******的快速響應***性和可靠性；而在連續生產過程中，則更注重閥門的穩定性和***調節能力。此外，還需要考慮閥門的操作方式是否方便與整個控制系統相集成。例如，自動化程度較高的生產線可能需要電動或氣動執行機構的調節閥來實現遠程控制和自動調節功能；而對于一些小型或間歇性運行的設備，手動操作的閥門可能就足夠滿足需求了。



 （四）考慮安裝空間與維護便利性

在選擇閥門時，還需要充分考慮現場的安裝空間限制以及日后的維護檢修方便程度。***型閥門可能需要較***的安裝間距和支撐結構，因此在布置管道時要提前規劃***位置；同時，應盡量選擇結構簡單、易于拆卸和維修的閥門型號，以便在出現故障時能夠迅速進行更換或修理，減少停機時間。例如，在一些空間狹小的設備間內安裝閥門時，就需要選擇緊湊型設計的閥門產品，并且要確保有足夠的操作空間來進行日常維護工作。



 五、閥門的調節使用方法

 （一）手動調節閥的操作要點

對于手動調節閥，操作人員需要直接轉動手輪來改變閥芯的位置，從而實現對流量的控制。在操作過程中，應注意緩慢均勻地旋轉手輪，避免突然***幅度開合導致水流沖擊過***或系統壓力波動劇烈。同時，要密切觀察流量計、壓力表等儀表的指示變化情況，根據實際情況逐步調整至合適的開度。例如，在啟動噴淋系統時，先微微打開進水閥門，待水流穩定后再逐漸增***開度至所需流量；同樣，在停止運行時也應緩慢關閉閥門，防止水錘效應對管道和設備造成損壞。



 （二）電動調節閥的控制策略

電動調節閥通常與控制系統相連，通過接收來自傳感器的信號（如流量傳感器、pH 計等）來自動調節閥門的開度。在使用前，需要進行正確的接線和參數設置，包括行程范圍、反饋信號類型等?？刂葡到y(tǒng)會根據預設的程序邏輯或?qū)崟r監測的數據計算出目標流量值，并向電動執行機構發送指令驅動閥門動作。為了確保控制精度和穩定性，可能需要對 PID（比例 - 積分 - 微分）控制器進行調整***化。例如，在一個閉環控制系統中，當檢測到出口氣體污染物濃度超標時，控制系統會自動增***吸收液的流量（即開***電動調節閥），直到濃度恢復到合格范圍內為止。



 （三）氣動調節閥的應用技巧

氣動調節閥利用壓縮空氣作為動力源來驅動閥門的動作。它的響應速度較快，適用于對調節速度要求較高的場合。在使用氣動調節閥時，要保證氣源的壓力穩定且干凈無雜質，以免影響閥門的正常動作和使用壽命?？梢酝ㄟ^調節減壓閥來設定合適的氣源壓力，并通過定位器來實現***的位置控制。此外，還可以采用一些先進的控制算法和技術，如模糊控制、神經網絡控制等，進一步提高氣動調節閥的控制性能。例如，在一些復雜的工藝過程中，多個氣動調節閥協同工作，通過先進的控制策略可以實現更加精準的過程控制和***化運行。



 （四）閥門聯合調試與***化

在實際運行中，往往不是單個閥門***立工作就能達到***效果，而是需要多個閥門相互配合、協同調節。因此，在進行系統調試時，要對涉及的所有閥門進行全面的聯合調試。通過逐步改變各個閥門的開度組合，觀察系統的響應曲線和各項性能指標（如凈化效率、壓力降、能耗等），找到一組******的閥門配置方案。同時，還要考慮不同工況下的適應性，制定相應的應急預案和調整措施。例如，在不同的季節或生產負荷變化較***的情況下，及時調整閥門的預設參數和控制策略，以保證系統始終處于***運行狀態。



 六、案例分析

以某化工廠的尾氣處理項目為例，該廠生產過程中會產生***量含有氯化氫（HCl）氣體的廢氣。針對這一情況，設計了一套采用氫氧化鈉溶液作為吸收液的噴淋塔系統進行處理。在系統中配置了多個不同類型的閥門來實現***控制：入口處安裝了電動調節閥用于控制廢氣流量；循環水泵出口設置了手動截止閥和止回閥的組合，既方便人工干預又防止水倒流；吸收液補充管上裝有調節閥可根據 pH 值自動控制堿液添加量；塔***除霧器的排水口則配備了安全閥以防超壓。經過精心調試和***化后，該系統實現了對廢氣中氯化氫的有效去除率高達 98%以上，同時保證了系統的穩定運行和較低的能耗。通過在線監測數據顯示，出口廢氣中的氯化氫濃度遠低于***家排放標準限值，達到了******的環保效果。



 七、結論

噴淋塔系統及閥門配套調節使用是一個復雜而又關鍵的技術***域。正確理解噴淋塔的工作原理和組成部分，合理選擇和配置閥門類型及規格尺寸，并掌握科學的調節使用方法，對于提高廢氣處理效率、降低運行成本、保障設備安全以及實現環境保護目標具有重要意義。在實際工程應用中，應根據具體的工藝要求和工況條件進行詳細的設計和***化，不斷積累經驗并持續改進完善系統性能。隨著科技的進步和發展，未來還將出現更多智能化、自動化程度更高的閥門產品和技術應用于噴淋塔系統中，進一步提升其運行管理水平和環保效益。
